双作用普通气缸系列

安装尺寸：

缸径	d	KK	AM	EE	Φ B	WH	VD	L	ΦDD	TG	E
32	12	M10×1.25	22	M10×1	30	24	15	98	M6	35	50
40	16	M12×1.25	24	M14×1.5	30	30	23	105	M6	48	55
50	20	M16×1.5	32	M14×1.5	35	35	25	110	M6	48	65
63	20	M16×1.5	32	M18×1.5	40	35	25	125	M8	58	80
80	25	M20×1.5	40	M18×1.5	50	46	30	128	M10	75	100
100	25	M20×1.5	40	M22×1.5	50	51	35	138	M10	90	120
125	32	M27×2	54	M22×1.5	60	61	44	168	M12	110	140
160	45	M36×2	72	M27×2	80	80	50	180	M16	142	180
200	45	M36×2	72	M27×2	80	90	55	190	M16	180	220
250	50	M42×2	84	M33×2	90	105	70	200	M20	216	280
320	63	M48×2	96	M33×2	105	120	75	225	M24	270	350

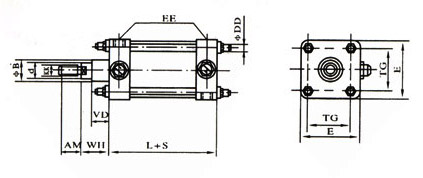

安装尺寸图：

qg-8-1
