10A-5 无给油润滑气缸系列

qg-5

安装尺寸：

缸径	MM	P	RD	RR	VF	WF	YP	ZJ	VE	VT	RV	RY	VY	VP
ф32	ф12	58	ф28	□33	15	25	17.5	118	121	96	74	37	260	120
ф40	ф16	58	ф32	□37	15	25	17.5	118	121	96	80	40	260	120
ф50	ф22	58	ф38	□47	15	25	17.5	118	121	96	90	45	260	120
ф63	ф22	61	ф38	□56	15	25	17.5	121	128	101	102	51	284	129
ф80	ф25	65	ф47	□70	21	35	21.5	143	128	101	118	59	284	129
ф100	ф25	65	ф47	□84	21	35	21.5	143	128	101	132	66	284	129
ф125	ф32	71	ф54	□104	21	35	21.5	149	137	125	154	77	306	138
ф160	ф40	79	ф62	□134	25	42	23	167	110	166	186	93	188	69

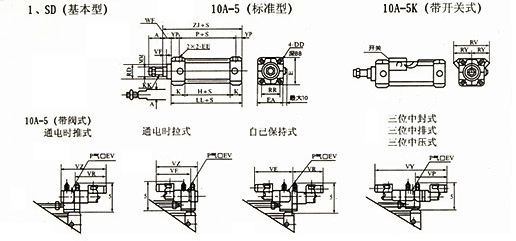

安装尺寸图：

qg-5-1
