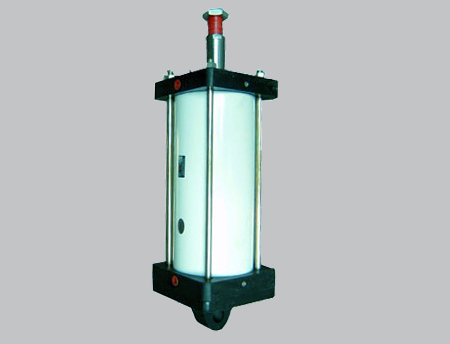

JB 冶金设备用气缸系列

qg-1

安装尺寸：

缸径	D0	B	B1	d	d1	d2	L	L1	L2	L3	I	I1
80	30	115	85	M12	M20×1.5	M14×1.5	240	105	15	135	37.5	35
100	30	130	100	M12	M20×1.5	M14×1.5	240	105	15	135	37.5	35
125	40	160	120	M16	M24×2	M18×1.5	310	140	20	180	50	40
160	40	190	150	M16	M24×2	M18×1.5	310	140	20	180	50	40
180	50	220	170	M20	M30×2	M18×1.5	350	150	20	190	45	50
200	50	240	190	M20	M30×2	M18×1.5	35	150	20	190	45	50
250	70	290	230	M24	M42×3	M27×2	450	180	30	240	55	60
320	90	350	280	M30	M56×4	M33×2	520	200	30	260	60	70
400	90	430	350	M30	M56×4	M33×2	520	200	30	260	60	70

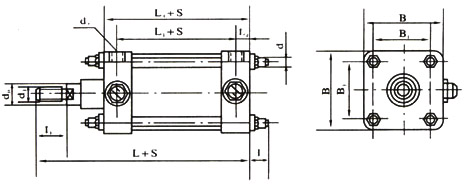

安装尺寸图(JB144-74)：

qg-1-1
