W70/140L-1 轻型拉杆液压缸系列

yyg-4

安装尺寸：

缸径		40	50	63	80	100	125	140	150	160	180	200	224	250
B 型	KK	M20 *1.5	M24 *1.5	M30 *1.5	M39 *1.5	M48 *1.5	M64 *2	M72 *2	M76 *2	M80 *2	M95 *2	M100 *2	M120 *2	M130 *2
	A	30	35	45	60	75	95	110	115	120	140	150	180	195
	MM	22	28	36	45	56	71	80	85	90	100	112	125	140
C 型	KK	M16 *1.5	M20 *1.5	M24 *1.5	M30 *1.5	M39 *1.5	M48 *1.5	M56 *2	M60 *2	M64 *2	M72 *2	M80 *2	M95 *2	M100 *2
	A	25	30	35	45	60	75	80	85	95	110	120	140	150
	MM	18	22	28	36	45	56	63	67	71	80	90	100	112
BB		11	11	13	16	18	21	22	25	25	27	29	34	37
DD		M10 *1.25	M10 *1.25	M12 *1.5	M16 *1.5	M18 *1.5	M22 *1.5	M24 *1.5	M27 *1.5	M27 *1.5	M30 *1.5	M33 *1.5	M39 *1.5	M42 *1.5
E		65	75	90	110	135	165	185	196	210	235	262	292	325
EE		ZG3/8"	ZG1/2"		ZG3/4"		G1"				ZG1(1/4)"	ZG1(1/2)"		ZG2"
L		141	155	163	184	192	220	230	240	253	275	301	305	346
P		90	98	102	110	116	130	138	146	156	172	184	184	200
R		45	52	63	80	102	122	138	148	160	182	200	225	250
W		30	30	35	35	40	45	50	50	55	55	55	60	65
YP		38	42	46	56	58	67	69	71	74	75	85	89	106

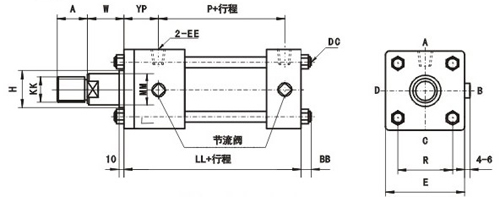

安装尺寸图：

yyg-4-1
