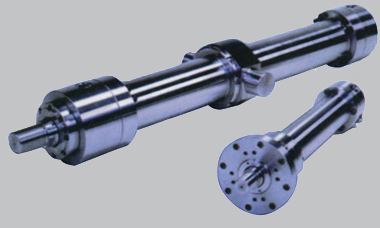

Y-HG1 冶金设备用液压缸系列

yyg-3

安装尺寸：

缸径 D	速比 Φ	杆径 d	KK	A	M	ΦB	ΦBA	ΦC1	ΦC2	Φ1	Φ2	VF	WF	ZJ	X	L1	L2	L0	n1-M¹	n2-M²
40	1.46 2	22 28	M161.5 M201.5	22 28	M18*1.5	48	20	42	66	54	80	19	32	190	8	26	44	12	8-M6	6-M8
50	1.46 2	28 36	M201.5 M272	28 36	M18*1.5	55	30	50	75	63.5	90	24	38	205	8	18	61	12	8-M6	6-M8
63	1.46 2	36 45	M272 M332	36 45	M27*2	70	38	60	90	76	108	29	45	224	10	25	52	12	8-M8	6-M10
80	1.46 2	45 50	M332 M422	45 56	M27*2	86	55	75	112	95	134	36	54	250	10	36	58	13	8-M10	6-M12
90	1.46 2	50 56	M422 M482	56 63	M27*2	100	55	80	132	108	158	36	55	270	10	43	63	17	8-M12	6-M16
100	1.46 2	56 63	M422 M482	56 63	M33*2	118	68	95	150	121	175	37	57	300	10	47	69	18	8-M12	8-M16
110	1.46 2	63 70	M482 M482	63 63	M33*2	132	60	95	165	133	195	37	57	310	10	50	73	22	8-M16	8-M16
125	1.46 2	70 80	M482 M482	63 85	M33*2	150	80	115	184	152	212	37	60	325	10	50	85	22	8-M16	8-M16
140	1.46 2	80 85	M482 M643	63 95	M42*2	165	95	132	200	168	230	37	62	335	10	53	74	22	8-M16	8-M16
150	1.46 2	85 90	M643 M803	85 95	M42*2	175	105	140	215	180	245	41	64	350	10	54	85	22	8-M16	8-M16
160	1.46 2	90 100	M643 M803	85 95	M42*2	190	110	150	230	194	265	41	66	370	10	59	91	26	8-M20	8-M20
180	1.46 2	100 110	M803 M803	95 95	M48*2	200	110	160	250	219	280	41	70	410	15	65	98	27	8-M20	8-M20
200	1.46 2	110 125	M803 M1003	95 112	M48*2	215	120	170	280	245	310	45	75	450	15	65	115	27	8-M20	8-M20
220	1.46 2	125 140	M1003 M1003	112 112	M48*2	240	140	200	310	273	340	45	80	490	20	75	123	36	8-M24	8-M20
250	1.46 2	140 160	M1003 M1254	112 125	Φ40	280	160	220	340	299	290	64	96	550	25	80	145	36	8-M24	12-M24
280	1.46 2	160 180	M1254 M1254	125 125	Φ40	300	180	240	370	325	410	64	100	600	30	80	162	36	8-M24	12-M24
320	1.46 2	180 220	M1604 M1254	125 160	Φ40	360	200	310	430	377	470	71	108	660	35	80	190	36	12-M24	16-M24

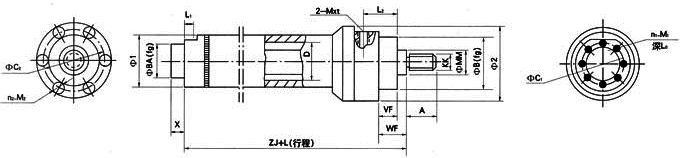

安装尺寸图：

yyg-4-1
